ONTAP - Cluster

jk.jeong 2017. 7. 10. 10:56

클러스터 구성 요소


1. Nodes (Controller + Disk Shelf)

- 구성: Network ports / Expansion slots / Nonvolatile Memory(NVRAM, NVMEM)

          Disks

2. HA Pair

- 파트너 간 2개의 커넥선 노드

- 같은 Disk shelves 에 연결

- 파트너 디스크 fail 시 남은 노드에서 디스크 제어

- HA pair 연결 구성: HA interconnect / Multipath HA shelf connectivity / Cluster interconnect connectivity

3. Networks

- Cluster interconnect : 노드간 연결, private network

- Management network

- Data network : one or more networks 필요, Ethernet / FC / converged network


4. Ports & Logical Interfaces


Data ONTAP 스토리지 아키텍처

- Physical Layer : RAID Groups of Disks > Aggregate

- Logical Layer : FlexVol Volumes > Files and LUNs


1. Physical Storage

1) Disk

- Disk ownership은 하나의 컨트롤러에 할당

- spare로 두거나 RAID 그룹에 추가

2) RAID Group

- disk collection

- data is striped across the disks.

3) Aggregate

- 하나 이상의 RAID group 집합

- 하나의 컨트롤러가 ownership을 가짐.


2. Logical Storage

1) SVM(Storage Virtual Machine)

- data volumes 컨테이터

- 클라이언트 데이터는 LIF를 통해

2) Volume

- file or LUNs의 논리 데이터 컨테이너

- 하나 이상의 FlexVol , 한 개의 확장 가능한 무한 볼륨?

3) LIF

- 포토와 연결된 네트워크 주소 대표.

- 클라이언트 데이터 엑세스


SVM with FlexVol Volumes

A200::>vserver setup

...

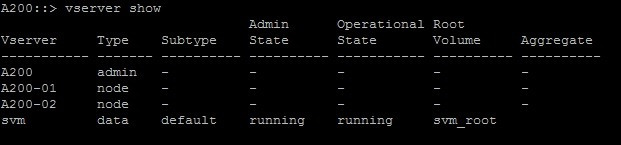

A200>vserver show

- SVM root volume = 1GB, root volumes는 공간이나 inode의 부족으로 인해 SVM root volume에 볼륨을 마운트 할 때 오류를 방지.

- SVM은 자동 시작 실행. 기본적으로 vsadmin 사용자 계정이 만들어 지고 잠긴 상태가 됨.

- FlexVol volume: NAS 환경에서 파일 시스템, SAN 환경에서의 LUN 컨테이너

- QTree: FlexVol의 더 작은 세그먼트 분할 / quotas(할당량), security, CIFS oplock 설정 관리

- LUN : SCSI disk의 Logical Unit

- Infinite Volume : 최대 20억 개 파링과 수십 petabytes의 데이터를 저장할 수 있는 확장 가능한 볼륨 1개


클러스터 설정

- 지원 클러스터 설정

Single-Node / Two-Node Switchless / Multinode Switched / MetroCluster

1) Single-node Cluster
